ФУНДАМЕНТ

Плитные фундаменты считаются оптимальным вариантом для строительства жилых домов, в особенности на пучинистых и водянистых грунтах, с большой глубиной промерзания. От них зачастую приходилось отказываться из-за высокой стоимости, сложности и длительности процесса строительства. Однако новые технологии и стройматериалы позволяют возводить плиты фундамента за считанные дни.

Сегодня активно используется утеплённая шведская плита (schwedenplatte, УШП) – высокотехнологичный, современный вид плитного фундамента. Её особенность заключается в совмещении множества функций и использовании инновационных гидро- и теплоизоляционных материалов. Эти плита одновременно служит надёжным фундаментом, перекрытием и полом первого этажа, местом прокладки инженерных коммуникаций.

Шведская плита совмещает в себе оптимальное соотношение цены и качества. Значительные затраты на строительство окупаются в процессе эксплуатации дома за счет высоких энергосберегающих показателей. Данные фундаментные плиты отлично подходят для возведения одно- и двухэтажных жилых домов.

УШП - это не просто фундамент, это готовый под отделку пол первого этажа с системой отопления!


Основные преимущества системы:

• Строительство фундаментной плиты занимает до 10–15 дней в зависимости от величины и формы
• Поверхность фундаментной плиты готова для укладки напольного покрытия
• Слой теплоизоляции надежно защищает от потерь тепла, а это означает снижение расходов на отопление дома
• Почва под утепленной плитой не промерзает, что сводит к минимуму возникновение проблем на пучинистых  грунтах
• Закладка фундамента не требует тяжелой техники (кроме небольшого трактора для рытья котлована)

Область применения:

• Рекомендуется к использованию в малоэтажном строительстве без обустройства подвала
• Широко используется при строительстве каркасных домов, домов из газобетона, домов из бруса, любых других типов легких домов с последующей внутренней отделкой
• Подходит для участков застройки с типом грунта: песок, супесь, суглинок, глина, водонасыщенные и слабонесущие грунты (торф); с высоким уровнем грунтовых вод; с перепадом высот до 250 мм по длине фундамента

Устройство УШП:

Шведская плита представляет собой мелкозаглубленный утепленный монолитный фундамент плитного типа.

В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP, который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при линейной деформации позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой.

XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный специализированный продукт для организации фундамента по типу «утепленная шведская плита». Высокая прочность на сжатие и низкий показатель теплопроводности обуславливают высокую популярность материала при создании подобных фундаментов.

При производстве XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наноуглерод снижает теплопроводность материала и повышает его прочность. Благодаря насыщению наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO приобретают темно-серебристый оттенок и обладают высокими показателями энергоэффективности.

Технология монтажа УШП:

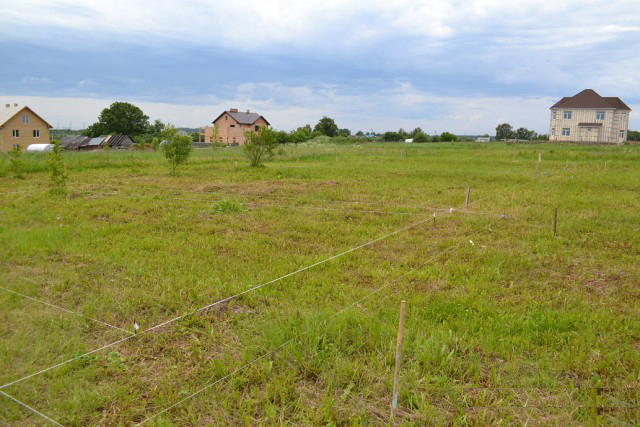

Разметка участка под фундамент

Земляные работы: рытье котлована с горизонтальным основанием на глубину, позволяющую устройство уплотненной песчаной подушки толщиной не менее 400 мм. В качестве основания под шведскую плиту не допускается использование заторфованных или глинистых грунтов. При их обнаружении, проводится работа по замене грунта на уплотненный песок средней крупности.

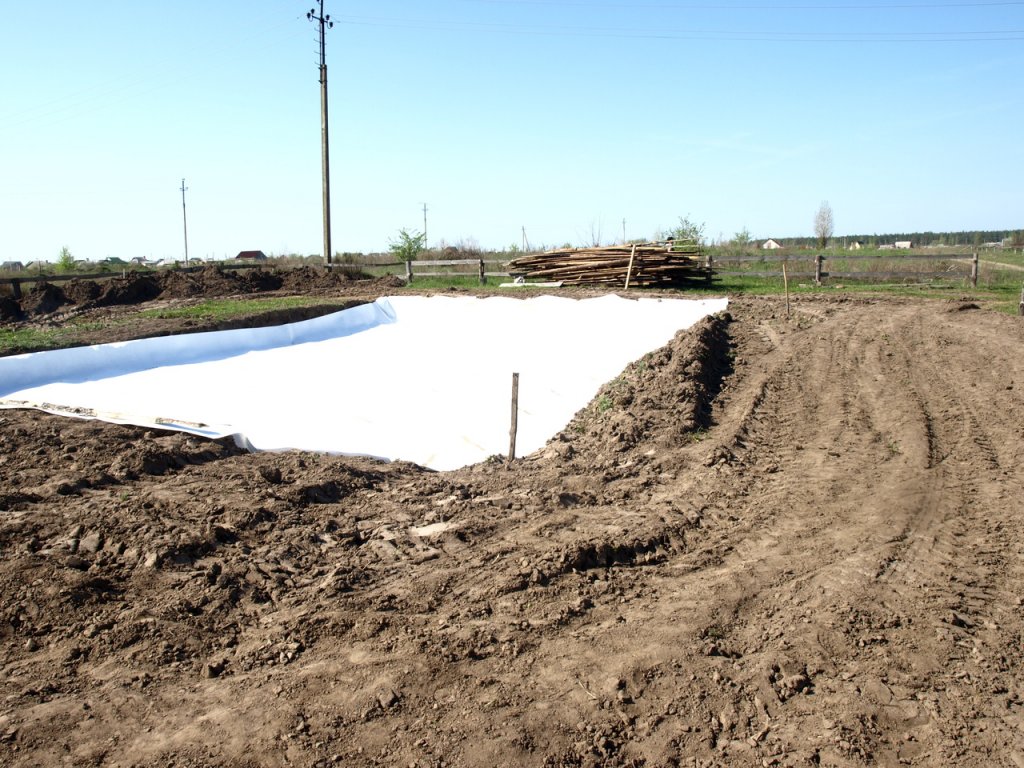

Укладка геотекстильного (нетканого) полотна: материал кладется по всей площади котлована с перехлестом в местах стыков не менее 15 см. Наличие геотекстильного слоя дает гарантию целостности песчано-гравийной подготовки.

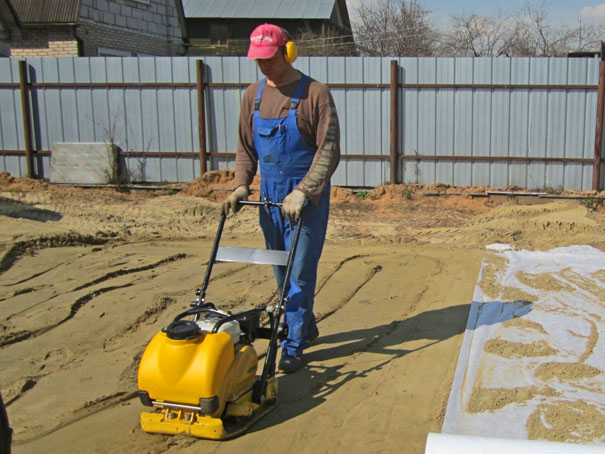

Устройство нижнего слоя песчаной подушки: послойная (по 15 см) засыпка котлована песком средней крупности. Каждый новый слой песка проливается водой и трамбуется виброплощадкой (вибрационная машина для уплотнения).

Монтаж дренажной системы: копка канавы по периметру будущего фундамента и последующая укладка дренажных труб.

Устройство основных инженерных коммуникаций (вода, электричество, канализация) в глубину песчаного основания. Для временного крепежа труб и закладных используются арматурные стержни с хомутами. Особенность фундамента типа «шведская плита» состоит в том, что на этапе создания песчано-гравийного основания проводится установка труб для коммуникаций.

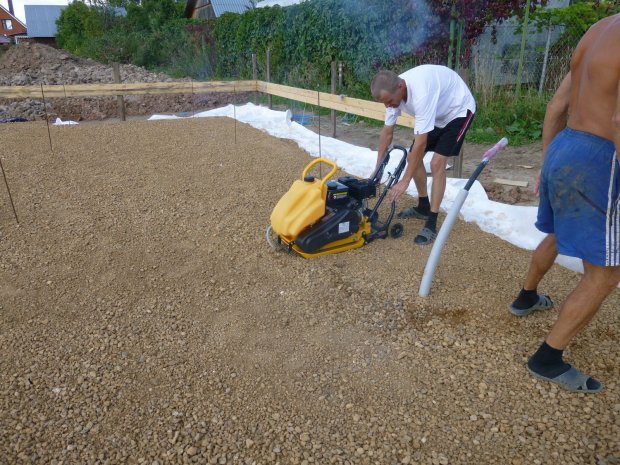

Устройство верхнего слоя песчаной подушки: засыпка щебня (или гравия) на высоту 100 мм под всей поверхностью будущего фундамента, его выравнивание и финишное уплотнение.

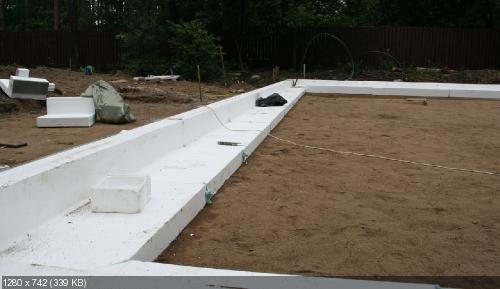

Установка бортовых элементов шведской плиты: в соответствии с границами плиты фундамента выкладываются L-блоки (экструдированный пенополистирол в виде торцевых и угловых элементов). Взамен их можно использовать обычные плиты пенополистирола (обустроив слой не менее 50 мм) установленные в бортовые детали элементов опалубки, сборка которой выполняется в обоих случаях.

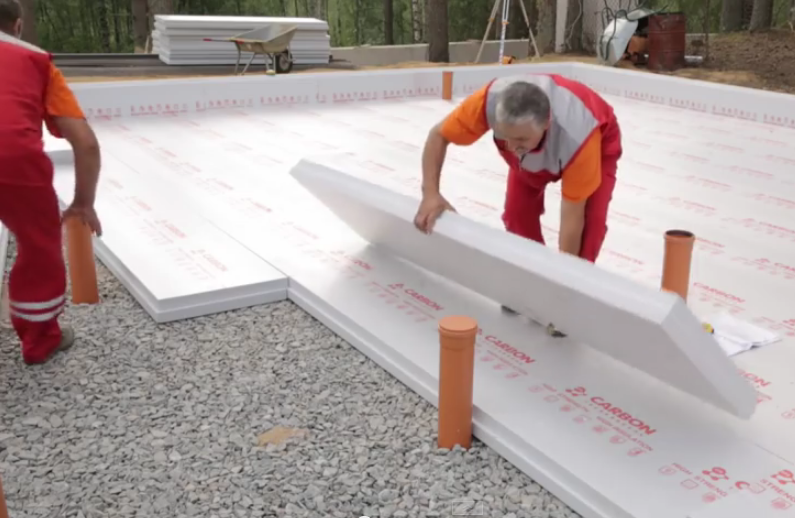

Устройство основного первого стомиллиметрового слоя изоляции: плиты утеплителя укладываются по всей поверхности будущего фундамента.

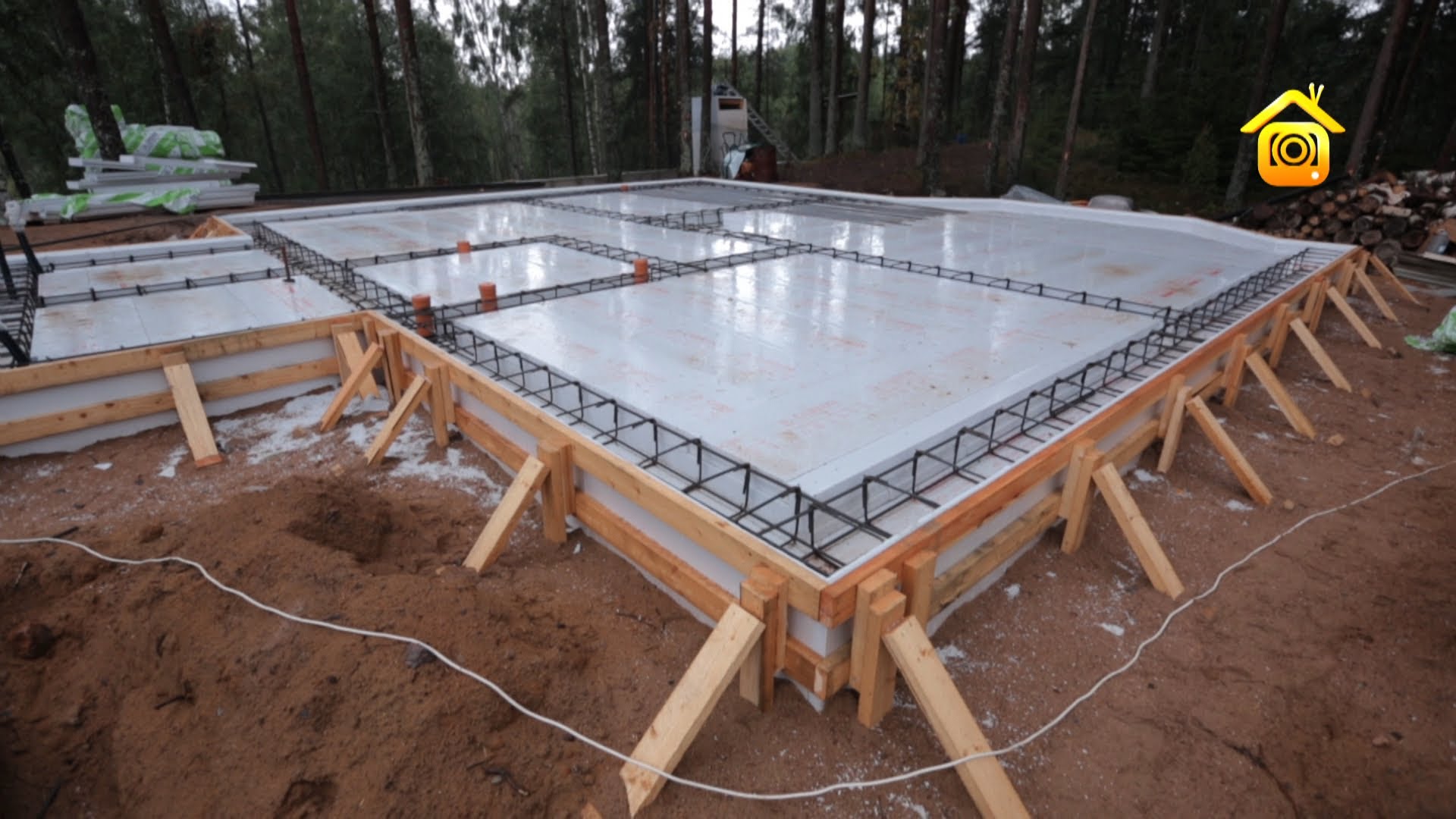

Устройство второго дополнительного слоя изоляции толщиною не менее 100 мм. Совместно с укладкой изоляционных плит, в конструкции фундамента предусматриваются зоны опирания несущих конструкций здания или по-другому — «ребра жесткости» . На данных участках укладка дополнительного слоя изоляции не проводится.

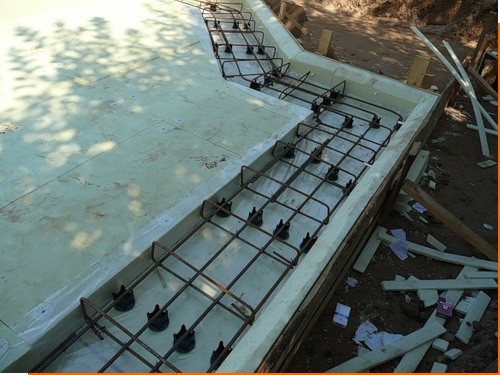

Армирование будущих ростверков «ребер жесткости» четырьмя и более стержнями продольной арматуры сечением 12-14 мм. Пространственная фиксация рабочей арматуры выполняется с шагом 300 мм и с использованием распределительных хомутов шестого или восьмого сечения. Во избежание механического повреждения изоляционных плит, рабочая арматура вяжется в пространственные каркасы на участке за границами фундамента. После чего, готовый каркас устанавливается в форму на высоте 30 см от поверхности изоляции, с применением специальных фиксаторов.

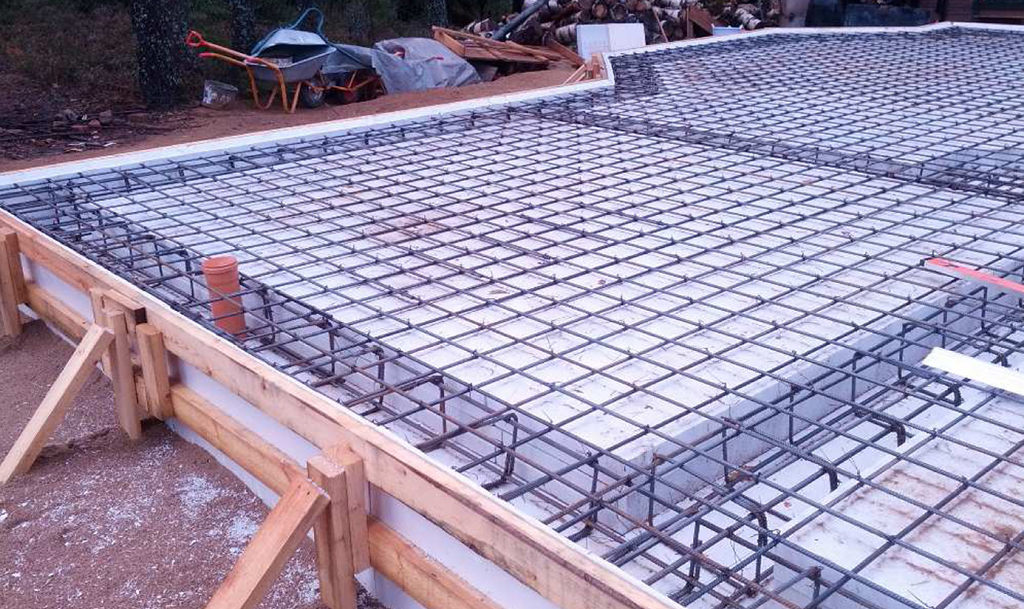

Армирование плиты фундамента: вязка одно ряда арматуры из элементов сечением 10 мм расположенных с шагом и связанных в сетку 150 х 150 мм. Продольная стыковка стержней привязки осуществляется с перехлестами не менее 24 см. Равно как при армировании ростверков, сетка устанавливается на ПВХ фиксаторы.

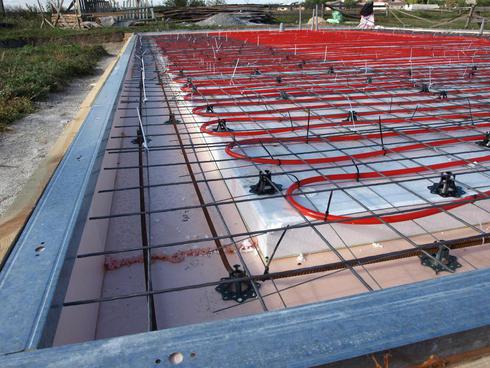

Монтаж труб теплого пола. Раскладка труб проводится в соответствии с рабочими чертежами. Для их крепежа используются нейлоновые хомуты. Монтаж коллекторов также осуществляется под «диктовку» рабочих чертежей на высоте указанной в проекте. По окончанию монтажных работ, трубы системы отопления испытываются на герметичность путем заполнения теплоносителем под давлением.

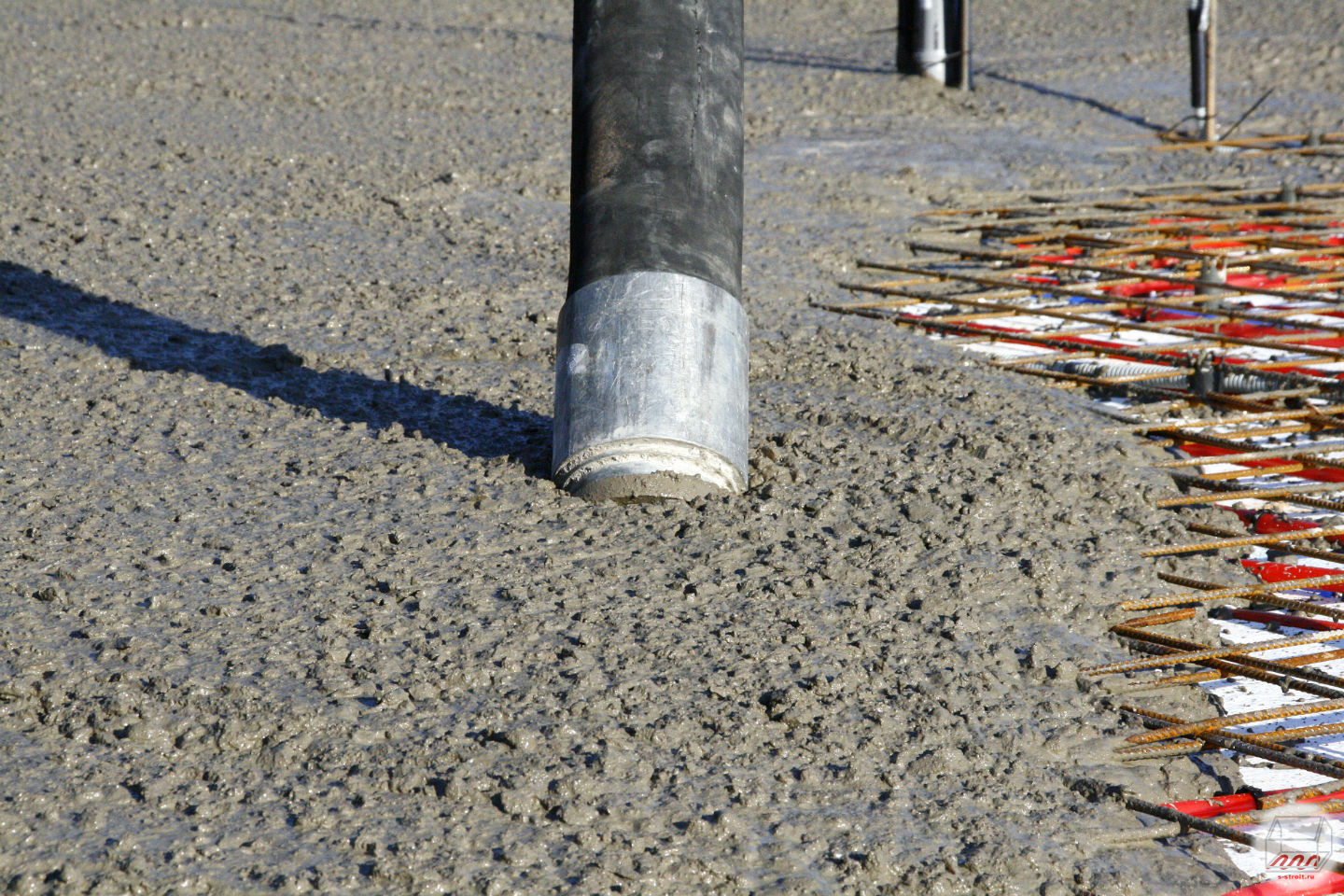

Бетонирование теплой плиты. Заказ автобетононасоса осуществляться после обеспечения пути подъезда спецтехники к рабочей площадке. Марка бетона должна быть не ниже М250. Выгружаемая смесь распределяется по форме опалубки (совковыми лопатами, гладилками). Перебои в выгрузке бетона являются нежелательными, однако в соответствии со СНиПом являются допустимыми. В таких случаях организуются рабочие швы (затвердевшая поверхность).

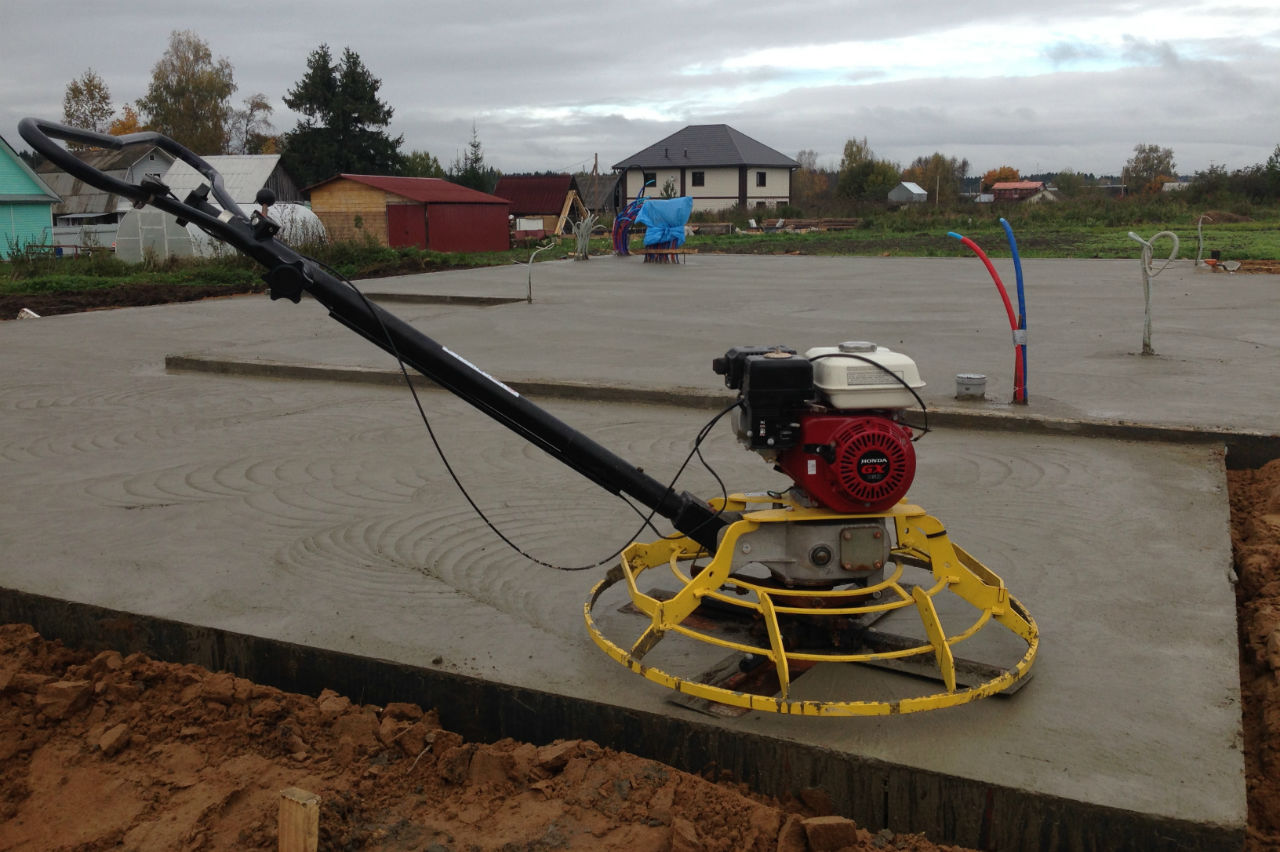

Глубинными вибраторами удаляются воздушные пузырьки, и бетон разравнивается по горизонтальному уровню. Устройство плиты «в одну заливку», позволяет избежать швов, делая фундамент монолитным. Толщина бетонного слоя 10 см. Далее поверхность плиты шлифуется до идеального состояния.

Готовая поверхность будущего дома

Стоимость УШП:

Как правило, стоимость УШП превышает стоимость других фундаментов, так как эта технология предполагает целый комплекс работ. Стоимость устройства УШП включает в себя оплату организационных, строительных и сопутствующих работ и стоимость материалов (бетон, песок, щебень, трубы, сетка, арматура, гидро- и теплоизоляция).

В то же время сравнивать цену традиционных фундаментов и УШП не совсем верно. Например, в обычный плитный фундамент стоимость системы отопления не входит, а немонолитные основания требуют устройства выравнивающей стяжки, т.е. дополнительных затрат. Кроме того, ни один другой фундамент не обеспечивает такую теплоизоляцию и энергоэффективность дома как шведская плита.

Цена проекта утеплённого фундамента будет зависеть от особенностей участка и грунта, от объёма земляных работ, от размеров плиты и особенностей её устройства и т.д.

В стоимость такого фундамента включены:
разметка площадки и подготовка грунта;
монтаж дренажной системы;
устройство геотекстиля и песчано-гравийной подушки;
монтаж опалубки;
укладка гидро- и теплоизоляционных материалов;
разводка системы канализации, коммуникаций и труб тёплого пола;
монтаж арматурного каркаса;
заливка бетона;
утепление отмостки;
стоимость стройматериалов и работы.
